Soluciones de Plegado
Plegadora CNC
Le ofrecemos a nuestros clientes plegadoras NC y CNC, hidráulicas y servo-hidráulicas, respectivamente. Equipos fabricados con materiales de primera calidad e integrando componentes de las principales marcas del mercado internacional.
Nuestras plegadoras vienen equipadas con herramientas estándar listas para usar. También contamos con la posibilidad de fabricar punzones, matrices y porta matrices a medida, según las necesidades particulares de cada producción.
Highlights
Información destacada y opcionales de las celdas
Variedad de ejes de trabajo
· 2 ejes (Y/X)
· 3 ejes (Y1/Y2/X)
· 3+1 ejes (Y1/Y2/X/V)
· 4+1 ejes (Y1/Y2/X/R/V).
Ejes básicos
Eje Y // Eje X
Eje Y1 / Y2 – Controlan el movimiento ascendente y descendente de los cilindros de las plegadoras.
Eje X – Controla principalmente el movimiento de avance y retroceso del tope trasero, cuyo tope determina el largo del ala del plegado.
Topes traseros
Eje R
Controla el movimiento ascendente y descendente del calibrador trasero y del dedo del tope. Es un eje muy útil cuando tenemos perfiles con varios perfiles.
Crowning // +1 eje
Eje V
También conocido como crowning, ajusta la viga y el banco de trabajo de la plegadora para contrarrestar el abombamiento de la pieza.
Soportes frontales
Bases desplegables con bolas recirculantes que facilitan la manipulación e ingreso de la chapa por la apertura frontal del equipo para operar el plegado.
Punzón y matriz
Todas las plegadoras vienen equipadas con un punzón y una matriz estándar que se acomodan a diferentes ángulos y aperturas.
También contamos con un amplio catálogo de punzones y matrices opcionales para customizar el equipo de acuerdo a la producción.
Cerramientos de Seguridad
Customizables
Realizamos el diseño e ingeniería de cerramientos específicos de acuerdo a las operaciones necesarias y las medidas de seguridad requeridas.
Controladores
Simple // CNC
Estun E21
- Pantalla LCD 160*160 (matriz de punto)
- Control inteligente de posicionamiento
- Posicionamiento unilateral y bidimensional
- Operaciones básicas

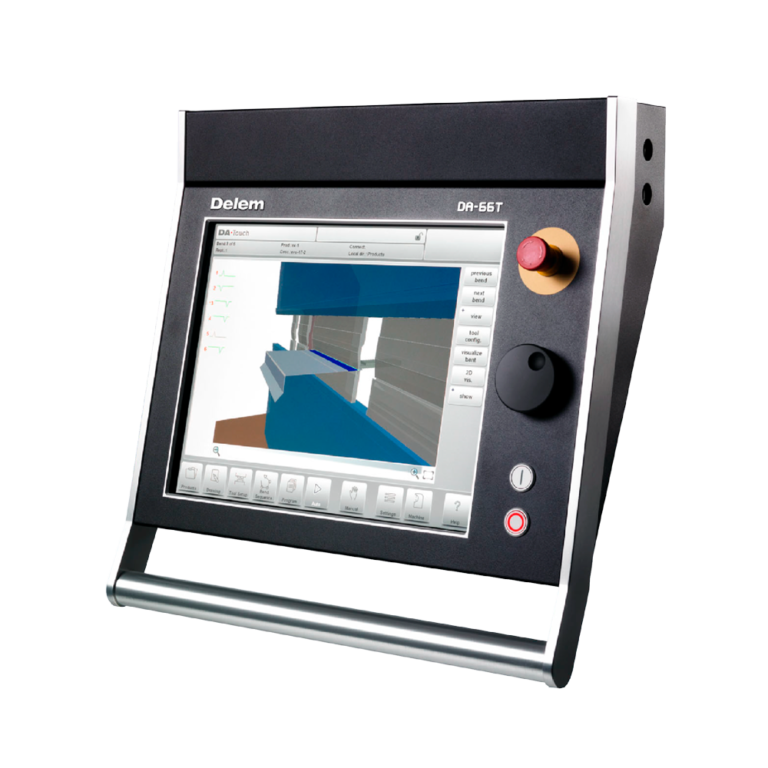

Delem DA66T
- Pantalla táctil de 17’’ TFT
- Aceleración gráficos 3D
- Control de Crowning
- Control AC de dos velocidades (Servo)
- Control de presión de válvula directo

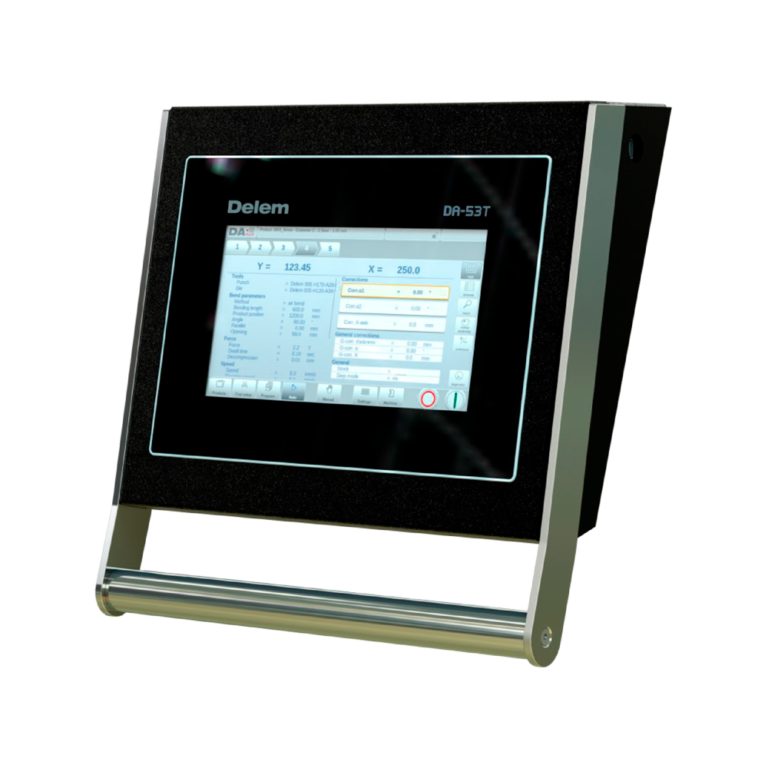

Delem DA53T
- Pantalla táctil de 10’’ TFT
- Control de Crowning
- Control de Servo
- Control inverter de frecuencia unipolar
- Tamaño (mm): 373x368x122
Información técnica
Cuadro con información técnica de cada modelo de Plegadoras CNC
| MODELOS |
NC ESTUN E21 2 ejes |
CNC DELEM DA53T 3 ejes |
CNC DELEM DA66T 3 ejes |
CNC DELEM DA53T 3+1 ejes |
CNC DELEM DA66T 4+1 ejes |
|---|---|---|---|---|---|
|
40T / 1250 |
|
✔ |
✔ |
|
|
|
40T / 1600 |
✔ |
✔ |
✔ |
|
|
|
40T / 2200 |
✔ |
|
|
✔ |
|
|
63T / 1600 |
✔ |
✔ |
✔ |
|
|
|
63T / 2500 |
✔ |
|
|
✔ |
|
|
100T / 2500 |
✔ |
|
|
✔ |
✔ |
|
100T / 3200 |
✔ |
|
|
✔ |
✔ |
|
100T / 4000 |
✔ |
|
|
✔ |
✔ |
|
125T / 3200 |
✔ |
|
|
✔ |
✔ |
|
125T / 4000 |
✔ |
|
|
✔ |
✔ |
|
160T / 2500 |
|
|
|
✔ |
|
|
160T / 3200 |
✔ |
|
|
✔ |
✔ |
|
160T / 4000 |
✔ |
|
|
✔ |
✔ |
|
200T / 3200 |
✔ |
|
|
✔ |
✔ |
|
200T / 4000 |
✔ |
|
|
✔ |
✔ |
|
250T / 4000 |
✔ |
|
|
✔ |
✔ |
|
250T / 6000 |
|
|
|
✔ |
|
|
300T / 3200 |
✔ |
|
|
✔ |
✔ |
|
300T / 4000 |
✔ |
|
|
✔ |
✔ |
|
300T / 6000 |
|
|
|
✔ |
|
|
500T / 2500 |
✔ |
|
|
|
|
| MODELOS |
NC ESTUN E21 2 ejes |
CNC DELEM DA53T 3 ejes |
CNC DELEM DA66T 3 ejes |
CNC DELEM DA53T 3+1 ejes |
CNC DELEM DA66T 4+1 ejes |
|---|---|---|---|---|---|
|
40T / 1250 |
|
✔ |
✔ |
|
|
|
40T / 1600 |
✔ |
✔ |
✔ |
|
|
|
40T / 2200 |
✔ |
|
|
✔ |
|
|
63T / 1600 |
✔ |
✔ |
✔ |
|
|
|
63T / 2500 |
✔ |
|
|
✔ |
|
|
100T / 2500 |
✔ |
|
|
✔ |
✔ |
|
100T / 3200 |
✔ |
|
|
✔ |
✔ |
|
100T / 4000 |
✔ |
|
|
✔ |
✔ |
|
125T / 3200 |
✔ |
|
|
✔ |
✔ |
|
125T / 4000 |
✔ |
|
|
✔ |
✔ |
|
160T / 2500 |
|
|
|
✔ |
|
|
160T / 3200 |
✔ |
|
|
✔ |
✔ |
|
160T / 4000 |
✔ |
|
|
✔ |
✔ |
|
200T / 3200 |
✔ |
|
|
✔ |
✔ |
|
200T / 4000 |
✔ |
|
|
✔ |
✔ |
|
250T / 4000 |
✔ |
|
|
✔ |
✔ |
|
250T / 6000 |
|
|
|
✔ |
|
|
300T / 3200 |
✔ |
|
|
✔ |
✔ |
|
300T / 4000 |
✔ |
|
|
✔ |
✔ |
|
300T / 6000 |
|
|
|
✔ |
|
|
500T / 2500 |
✔ |
|
|
|
|
* Consulte por otros modelos y combinaciones
