Soldadura por resistencia

Obara_corp_usa

Patagonia CNC Machines es representante de obara Corp USA para Argentina

Pinzas de soldadura por
punto robotizadas

Obara ha diseñado y producido soldadoras robóticas a lo largo de muchos años, considerando las especificaciones necesarias presentadas por diferentes automotrices. De esta manera, ha llegado a ajustar cada diseño para brindar soluciones exactas a cada proceso de producción.

En respuesta a los desafíos presentados por cada necesidad, Obara ha desarrollado una nueva serie de soldadoras de punto robotizadas.

Servo y neumáticas

Ahorro avanzado del espacio

Pueden usarse en robots pequeños, con capacidad de 80kg-130kg. Son adecuadas para instalaciones por capas múltiples. Incrementan el número de soldaduras por celda y de esta manera disminuyen el largo de la línea de producción o el área de la celda.

Compatibilidad de recursos

Con el nuevo diseño estandarizando el cuerpo de la pinza para ambos modelos, se consigue que el cliente tenga una necesidad menor de repuestos en stock, de esta forma se bajan los costos para piezas no productivas.

Aptas para aumentar la velocidad del robot

Poseen un diseño ligero que da como resultado la disminución de la tensión y más alta velocidad.

Adecuadas para robots pequeños

Poseen un diseño ligero que da como resultado la disminución de la tensión y más alta velocidad.

Ideales para celdas pequeñas

Su diseño simétrico permite implementación de una estructura angosta para trabajar en celdas pequeñas.

Máquinas de soldadura
estacionarias

El diseño de la máquina de soldadura estacionaria es simple y amena a la vez. Su estructura facilita la labor de manera rápida y racional, posibilitando un funcionamiento estable y confiable.

Estructura

Su forma doblada y material de acero de calidad brindan buena rigidez, alta resistencia, razonabilidad estructural y una bella forma.

Sistema de presión

Su calidad es estable y confiable. El cilindro de aleación de aluminio de importación se utiliza para el cilindro de aire, su superficie es resistente al desgaste, lo que le da una larga vida útil.

Sistema de circuito secundario

Usar un material de cobre de alta calidad permite que el circuito de soldadura tenga una baja impedancia, alta conductividad y durabilidad.

Sistema de enfriamiento

El circuito cerrado de agua en forma de bucle, con 4 entradas y 4 salidas, hace posible el enfriamiento del tiristor, el transformador, los electrodos y componentes inferiores y superiores separadamente.

Pinzas de soldadura manual

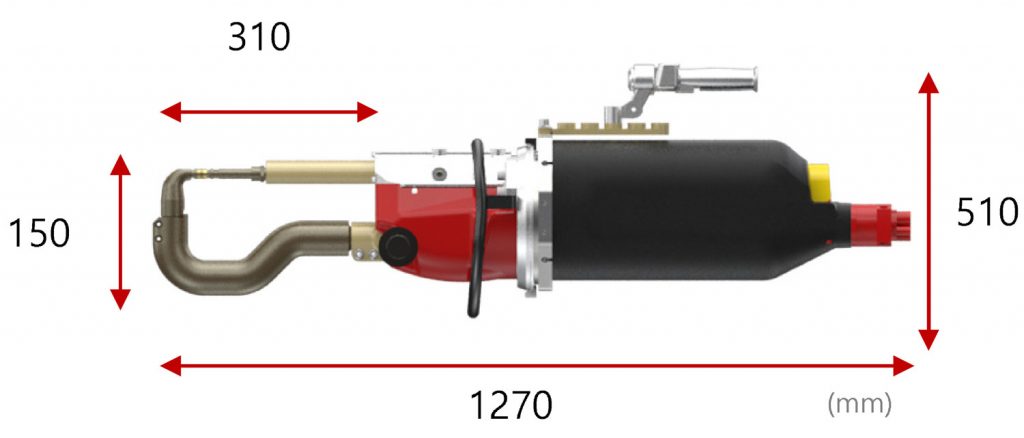

Small C Gun ICS

Diámetro de cilindro (mm): Ø80 – Ø90

Máx. fuerza (kgf): 450 – 600

Mín. fuerza (kgf): 160 – 210

Medium C Gun ICM

Diámetro de cilindro (mm): Ø80 – Ø90

Máx. fuerza (kgf): 450 – 600

Mín. fuerza (kgf): 160 – 210

Large C Gun ICL

Diámetro de cilindro (mm): Ø80 – Ø90

Máx. fuerza (kgf): 450 – 600

Mín. fuerza (kgf): 160 – 210

Small X Gun IXS

Diámetro de cilindro (mm): Ø90

Máx. fuerza (kgf): 600

Mín. fuerza (kgf): 100

Medium X Gun IXM

Diámetro de cilindro (mm): Ø90

Máx. fuerza (kgf): 600

Mín. fuerza (kgf): 100

Large X Gun IXL

Diámetro de cilindro (mm): Ø100

Máx. fuerza (kgf): 450

Mín. fuerza (kgf): 100

Special X Gun IXZ

Diámetro de cilindro (mm): Ø110

Máx. fuerza (kgf): 450

Mín. fuerza (kgf): 120

×
